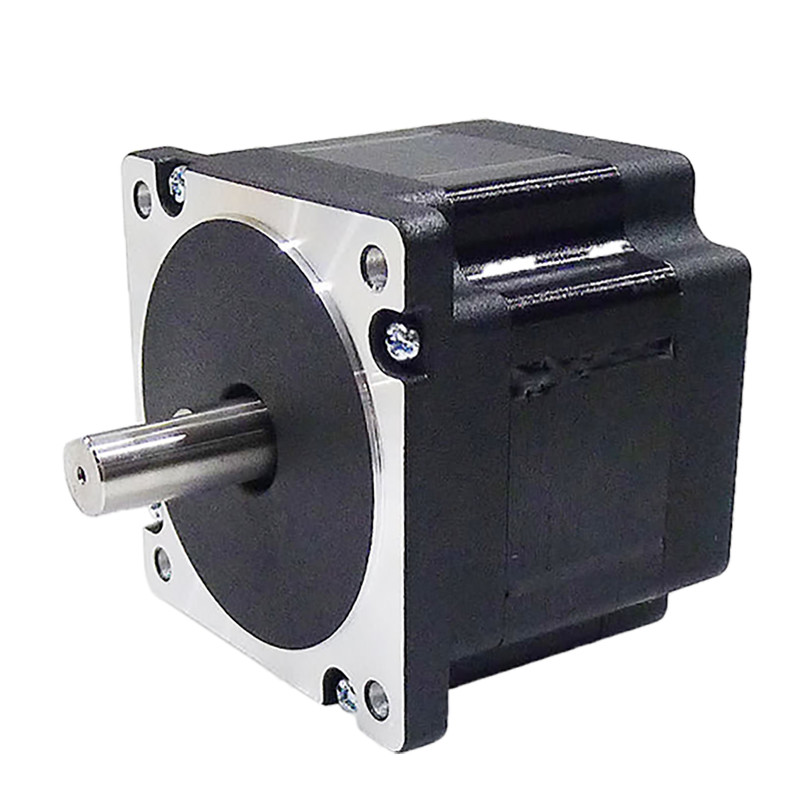

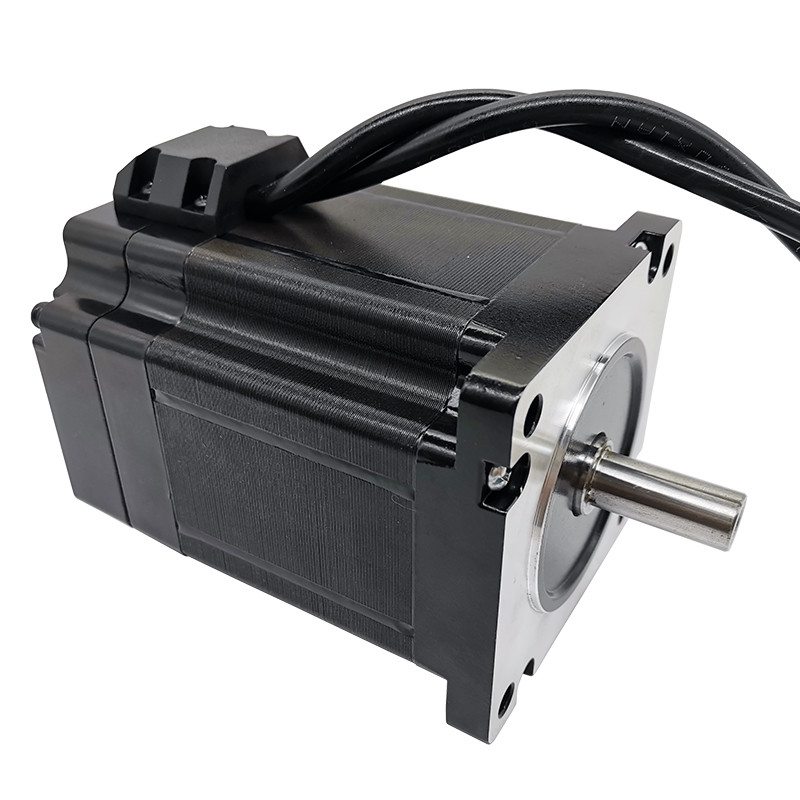

Общая спецификация:
| Деталь | Спецификация |
| Тип Widing | Звезда/перепад |
| Угол эффекта Холла | угол electrice 120 градусов |
| Runout вала | 0.025mm |
| Радиальная игра | 0.02mm/50g |
| Осевой люфт | 0.08mm/50g |
| Максимальная радиальная сила | 220N/20mm от фланца |
| Максимальная осевая сила | 60N |
| Класс изоляции | Класс b |
| Класс IP | IP 40 |
| Диэлектрическая прочность | 500VDC на одна минута |
| Сопротивление изоляции | 100MΩmin 500VDC |
Электрическая спецификация:
| Модель | Расклассифицированное напряжение тока (VDC) | Расклассифицированное настоящее (a) | Расклассифицированная сила (w) | Расклассифицированный вращающий момент (N.m) | Пиковый вращающий момент (N.m) | Проектная скорость (rpm) | Длина (mm) | Масса (kg) |
| 86BL90-430 | 48 | 6 | 220 | 0,7 | 2,1 | 3000 | 90 | 1,8 |
| 86BL120-430 | 48 | 12 | 440 | 1,4 | 4,2 | 3000 | 117 | 2,4 |
| 86BL140-430 | 48 | 18 | 660 | 2,1 | 6,3 | 3000 | 144 | 3,8 |
| 86BL90-640 | 310 | 1,3 | 293 | 0,7 | 2,1 | 4000 | 90 | 1,8 |
| 86BL120-640 | 310 | 2,5 | 586 | 1,4 | 4,2 | 4000 | 117 | 2,4 |
| 86BL140-640 | 310 | 3,8 | 879 | 2,1 | 6,3 | 4000 | 144 | 3,8 |
Электрическое соединение:
| Руководство нет. | Цвет руководства | Датчик руководства | Функция | Описание |
| 1 | Красный | UL3266/28AWG | VCC+5VDC | ПОДАЧА НАПРЯЖЕНИЯ ДЛЯ ДАТЧИКОВ ЗАЛЫ |
| 2 | Черный | GND | СМОЛОТЫЙ ДЛЯ ДАТЧИКОВ ЗАЛЫ | |
| 3 | Желтый цвет | ЗАЛА A | СИГНАЛ ЗАЛЫ A | |
| 4 | Зеленый цвет | ЗАЛА B | СИГНАЛ ЗАЛЫ B | |
| 5 | Синь | UL3266/20AWG | ЗАЛА C | СИГНАЛ ЗАЛЫ C |
| 1 | Желтый цвет | УЧАСТОК U | УЧАСТОК U МОТОРА | |
| 2 | Зеленый цвет | УЧАСТОК V | УЧАСТОК V МОТОРА | |
| 3 | Синь | УЧАСТОК W | УЧАСТОК W МОТОРА |
Монтажная схема:
Размеры:
(Unit=mm)
