высококачественные mtor nema 34 86mm stepper и stepper мотор 4.5N.m sero шага короткозамкнутого витка водителя
Модель: 86HSE4N-BC38
Удержание вращающего момента: 4.5N.m
Размер: nema 34
Разрешение кодировщика: 1000 линий

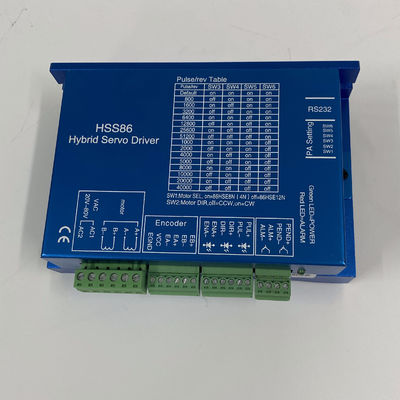

Соответствующий водитель: HSS86
Мотор и водитель короткозамкнутого витка Stepper:
Особенности:
1. Исправление ошибки положения и никогда не теряет шаги
2. Быстрый ответ и идеальное ускорение, высокий вращающий момент на высокой скорости
3. Автоматическая настоящая регулировка основанная на нагрузке, поднимать более низкой температуры
4. Перегрузки по току, перенапряжение и положения функция предохранения от разнице в ультра
5. Частота ответа ИМПов ульс может достигнуть 200KHZ
6. выбор 16 microsteps видов, самое высокое 51200microsteps/rev.
7. Серия 4.5N.m nema 34 привода, 8N.m, мотор короткозамкнутого витка 12N.m stepper
8. Ряд напряжения тока: AC20V~80V, DC30V-110V
9. Параметр регулируемый с портом RS232
Электрические параметры:
| Режим |
Угол шага |
Настоящий (a) |
Сопротивление (Ω±10%) |
Индуктивность
(mH±20%)
|
Удержание вращающего момента
(N.m)
|
Длина мотора
(mm)
|
Кодировщик
Разрешение (PPR)
|
Вес (kg)
|
водитель suitbale |
| 42HSE05N-D24 |
1.8° |
1,5 |
2,8 |
5,5 |
0,55 |
48 |
1000 |
0,45 |
HSS42 |
| 57HSE2N-D25 |
1.8° |
4,2 |
0,5 |
1,8 |
2 |
76 |
1000 |
1,15 |
HSS57 |
| 60HSE3N-D25 |
1.8° |
5 |
0,45 |
1,8 |
3 |
88 |
1000 |
1,55 |
HSS60 |
| 86HSE4N-BC38 |
1.8° |
6,0 |
0,45 |
3,7 |
4,5 |
82 |
1000 |
2,65 |
HSS86, HSS758 |
| 86HSE8N-BC38 |
1.8° |
6,0 |
0,44 |
3,7 |
8,5 |
118 |
1000 |
4,0 |
HSS86, HSS758 |
| 86HSE12N-BC38 |
1.8° |
6,0 |
0,45 |
5,2 |
12 |
156 |
1000 |
5,65
|
HSS86, HSS758 |
| 110 N.B. 39 HCE 12 |
1.2° |
4,2 |
1,2 |
13 |
12 |
139 |
1000 |
8 |
3HSS2260 |
| 110 N.B. 39 HCE 16 |
1.2° |
6,4 |
0,9 |
9,5 |
16 |
180 |
1000 |
10 |
3HSS2260 |
| 110 N.B. 39 HCE 20 |
1.2° |
4,2 |
1,88 |
18 |
20 |
221 |
1000 |
12 |
3HSS2260 |
| 130 N.B. 45 HCE 36 |
1.2° |
8,5 |
0,93 |
13,1 |
36 |
230 |
1000 |
20 |
3HSS2260 |
| 130 N.B. 45 HCE 50 |
1.2° |
8,5 |
1,82 |
18,5 |
50 |
282 |
1000 |
24 |
3HSS2260 |
Размер мотора:
Размер установки водителя: (mm)
Водитель скручивает диаграмму:
Выбор Microstep:
|
Micorstep/возбуждает
|
SW3
|
SW4
|
SW5
|
SW6
|
|
Дефолт (400)
|
на
|
на
|
на
|
на
|
|
800
|
|
на
|
на
|
на
|
|
1600
|
на
|
|
на
|
на
|
|
3200
|
|
|
на
|
на
|
|
6400
|
на
|
на
|
|
на
|
|
12800
|
|
на
|
|
на
|
|
25600
|
на
|
|
|
на
|
|
51200
|
|
|
|
на
|
|
1000
|
на
|
на
|
на
|
|
|
2000
|
|
на
|
на
|
|
|
4000
|
на
|
|
на
|
|
|
5000
|
|
|
на
|
|
|
8000
|
на
|
на
|
|
|
|
10000
|
|
на
|
|
|
|
20000
|
на
|
|
|
|
|
40000
|
|
|
|
|
Вращающий момент/кривая распределения частот:
Применения:
Stepper мотор получает широкое применение в гравировальном станке, машине ткани, принтере 3D, медицинских инструментах, оборудовании света этапа, роботе, CNC, фонтане музыки, и другом промышленном автоматическом оборудовании.
